出渣王側卸

發布時間：2021-03-29

配重增加 ,**改善了整機穩定性能

斗弧半徑加大,滿足大塊物料鏟裝

傳動軸自立散熱系統設計,滿足高原隧道的高溫工況要求

項目

單位

參數
655D
斗容

m3

2.3/2.5
卸載距離

mm

4,020
B-Pin高度

mm

4,162
整機長度

mm

8,550
卸料角

°

51
機具寬度

mm

3,070
機具長度

mm

1,950
機具高度

mm

1,50
機具重量

kg

2,750
656D
斗容

m3

2.3/2.5
卸載距離

mm

100
B-Pin高度

mm

4,162
整機長度

mm

8,680
卸料角

°

51
機具寬度

mm

3,070
機具長度

mm

1,950
機具高度

mm

1,570
機具重量

kg

2,750
660D
斗容

m3

2.8
卸載距離

mm

190
卸載高度

mm

4,090
B-Pin高度

mm

4,196
整機長度

mm

9,060
卸料角

°

37
機具寬度

mm

3,080
機具長度

mm

2,070
機具高度

mm

1,720
機具重量

kg

3,420

側卸裝載機特性

●專門針對隧道重載工況設計,配置滿足國 3 排放的濰柴電控高壓共軌發動機
●在原有機型上進行產品升級,配置滿足高原隧道環境要求的冷卻系統
●配重增加,提高機器的傾翻載荷,**改善了整機的穩定性
●三桿先導操縱可以實現舉升和側卸連貫操作,提升工作效率
●側卸鏟斗左右更換卸料,以及更換新鏟斗時,均能實現互換,從而降低費用
●高溫水箱的配置,能夠避免機器在高溫環境下持續作業出現油溫高和開鍋現象
●優化設計的 SO28 橋和 SO32 橋承載能力更大,可靠性更強,更適用于重載工況
●*冷卻系統目前提供兩種配置
●普通高溫冷卻包滿足 52 度環境能力,適合低海拔段隧道（SEM655D,SEM656D）高原隧道冷卻包滿足 55 度環境能力,適合于 3,000 米以上海拔和 1,000 米以上深度的隧道（SEM660D）

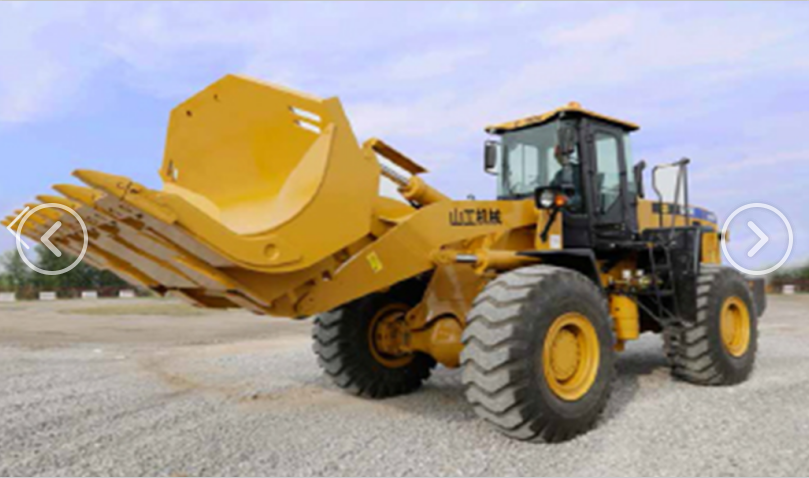

鏟斗設計
- ●增加視窗,便于準確鏟裝
- ●兩鉸點設計卸料快捷省力
- ●增加側卸限位塊,有效保護油缸
- ●增加回斗限位塊接觸面提高鏟斗壽命
- 系統可靠
  - ●符合高溫隧道環境要求的卡特技術冷卻包，確保惡劣使用環境下系統的可靠性
  - ●油液清潔度控制技術，延長油液壽命
  - ●世界Ji品牌的轉向柱塞泵，卡特扣壓技術自制高壓油管
  - ●卡特彼勒自制橋城載能力強
  - 作業高效
    - ●新型側卸鏟斗,作業效率更高
    - ●轉彎半徑小,適合隧道工況
    - ●定軸式傳動系 1/2 檔聯合作業效率更佳
    - 燃油經濟
    - - ●濰柴國 3 電控高壓共軌發動機,優越的傳動系統匹配
      - ●卡特彼勒技術單變量液壓系統節能性**提高

操作舒適

●三桿先導操縱工作液壓系統

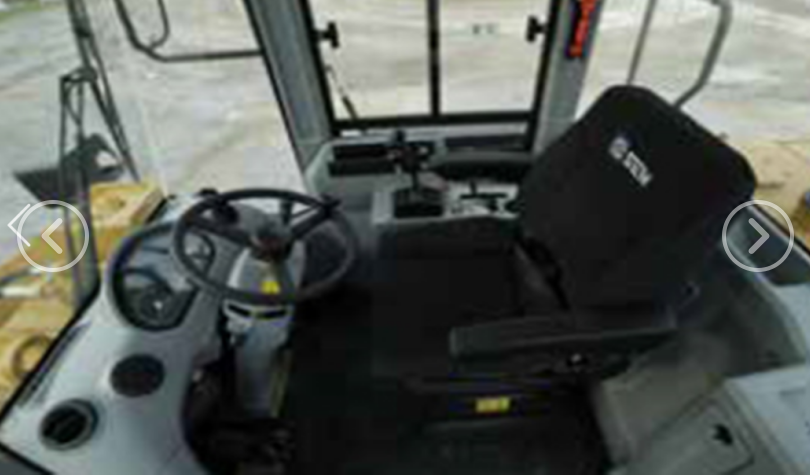

●大視野駕駛室,豪華內飾,高靠背懸浮多向可調座椅,扶手可調
●卡特彼勒 MAC 減震器,舒適性提升
●推拉側窗,冷暖空調,駕駛室增壓除塵功能
●三級報警集成儀表,集中電器元件控制盒,方便檢測
方便維修
- ●變速箱變矩器分體式結構,定軸式變速箱結構簡單,維修成本節省一半
- ●液壓、制動系統帶測壓接頭
- ●增大側開門提升保養空間,關鍵部位集點潤滑接口布置
- ●分體式外置制動器,制動儲氣包帶快速接頭,方便輪胎充氣及日常保養用氣 Cat®( 卡特 ) 智訊系統TM 幫助客戶更好地管理自己的設備
- 操作安全
  - ●駕駛室噪音標準 <83dBA,機外輻射噪音滿足國家標準
  - ●整機保養點三點式接觸設計確保安全
  - ●左右扶梯地板設計符合人機工程要求
  - ●環保型制動片,環保型整車油漆技術,環境友好
